Конструкция
Жидкостные мешочные фильтры ФЖМ представляют собой сменные фильтрующие элементы в форме мешка. Конструкция фильтра включает:
- Фильтровальный материал — основной элемент, который задерживает механические примеси и твердые частицы из потока жидкости.
- Уплотнительное кольцо — обеспечивает плотное прилегание фильтровального мешка к посадочному месту и предотвращает прохождение жидкости в обход фильтрующего материала.
Принцип работы
Принцип работы ФЖМ заключается в прохождении загрязненной жидкости через фильтровальный материал мешка. Механические примеси и твердые частицы задерживаются на поверхности или в структуре материала, после чего очищенная жидкость поступает далее в технологическую систему.
По мере накопления загрязнений перепад давления на фильтре постепенно увеличивается. При достижении предельно допустимого значения сменный мешочный фильтр заменяют на новый.
Материалы
Для производства ФЖМ используются различные фильтровальные материалы, которые подбираются с учетом свойств фильтруемой жидкости и требуемой степени очистки:
- нейлоновое моноволокно (МНВ);
- полипропилен и полиэфир (ПП).
Выбор материала зависит от химического состава жидкости, температуры, вязкости, скорости потока и требуемой тонкости фильтрации.
Типы фильтров ФЖМ
В нашем каталоге представлены основные исполнения жидкостных мешочных фильтров, тип которых определяется используемым фильтрующим материалом:
- фильтры из полипропилена и полиэфира (ФЖМ-ПП);

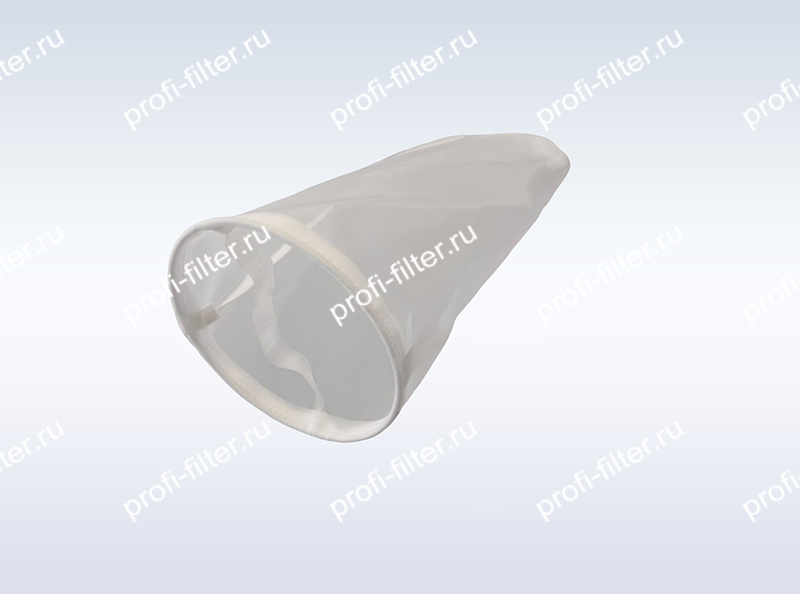

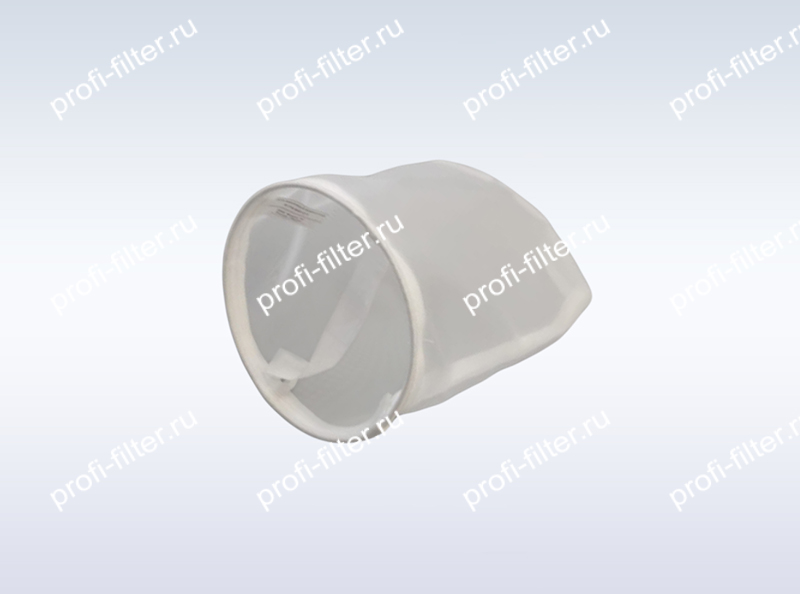

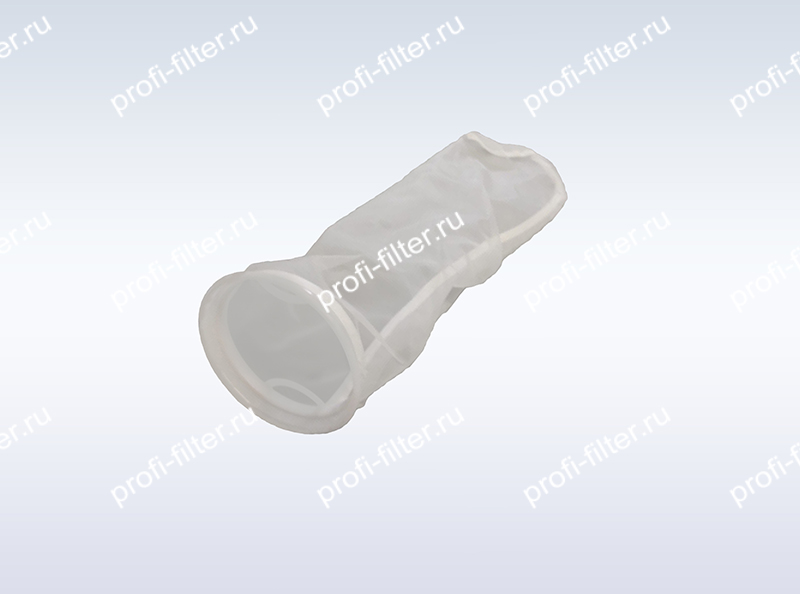

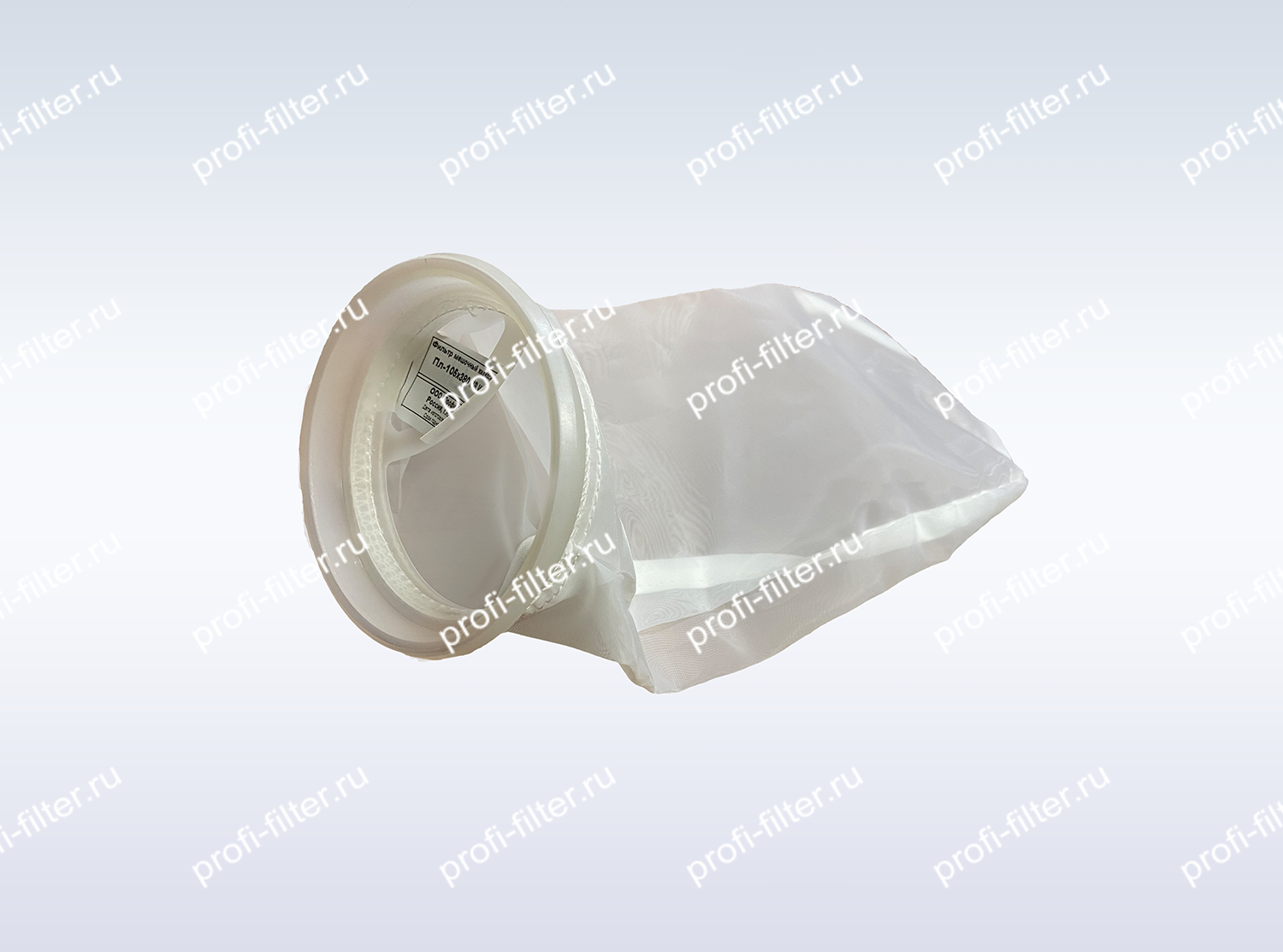

- фильтры из нейлонового моноволокна (ФЖМ-МНВ).
ФЖМ также различаются по размерам и тонкости фильтрации.
Маркировка
Маркировка ФЖМ может отражать тип фильтровального материала и уплотнительного кольца, размеры мешка и тонкость фильтрации. Например:

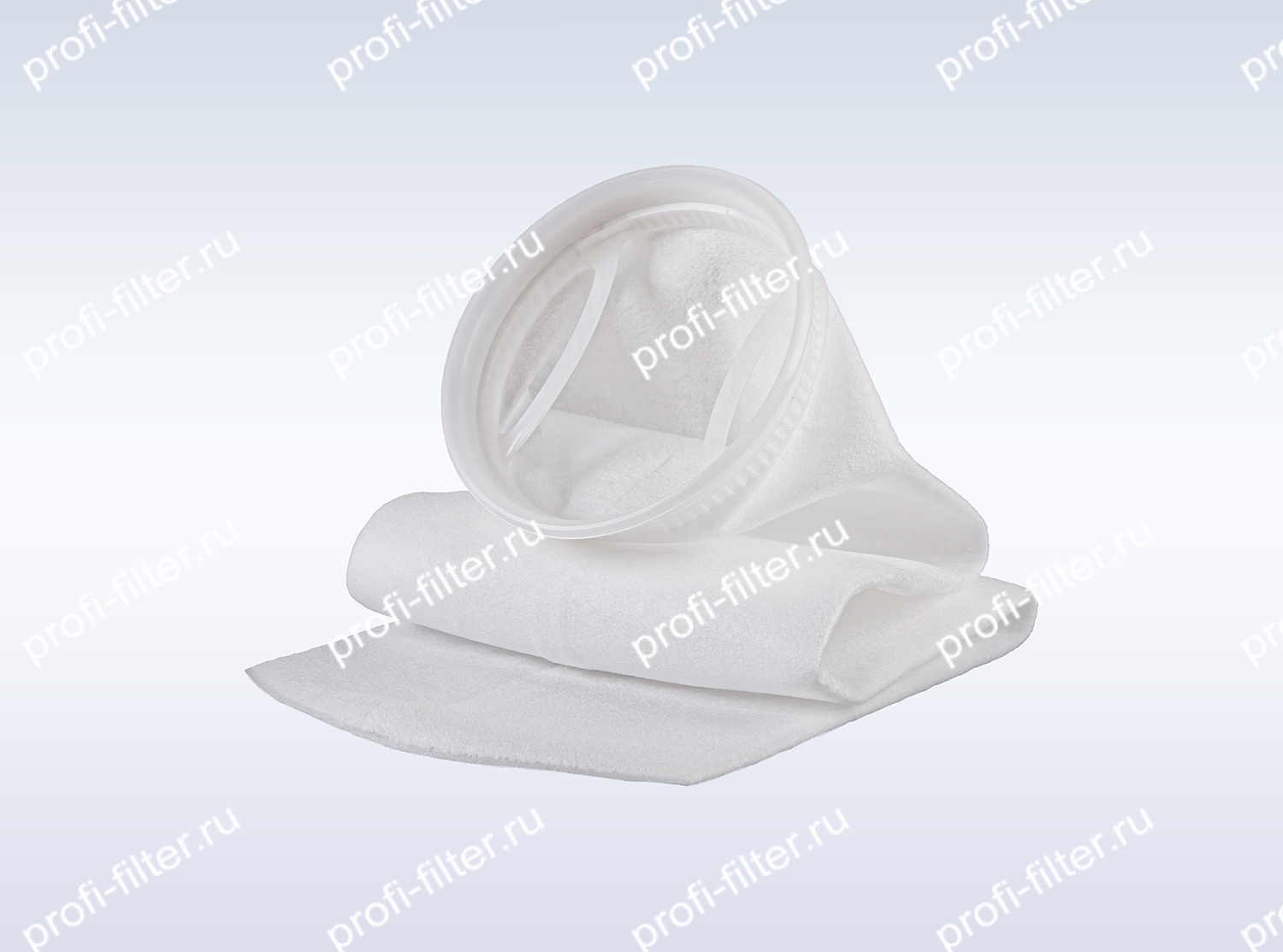

ФЖМ-ПП Пл/Ст 180*810, W 1
ФЖМ - фильтр жидкостной мешочный;
ПП - фильтрующий материал (полипропилен и полиэфир);
Пл/Ст - материал кольца (Пл - пластик, Ст - сталь);
180 - диаметр (мм);
810 - длина (мм);
W 1 - степень фильтрации.
При подборе необходимо учитывать длину и диаметр фильтра, размер посадочного места, материал и требуемую степень очистки.
Область применения
Жидкостные мешочные фильтры ФЖМ применяются для механической очистки воды и промышленных жидкостей:
- системы водоподготовки — для удаления механических примесей из воды;
- промышленные предприятия — для очистки технологических жидкостей;
- химические производства — для фильтрации жидких сред с учетом их химического состава;
- системы фильтрации промышленных жидкостей — для удаления твердых частиц и механических загрязнений;
- оборудование для фильтрации СОЖ и других технологических сред — для соответствующих условий эксплуатации.
Преимущества наших фильтров ФЖМ

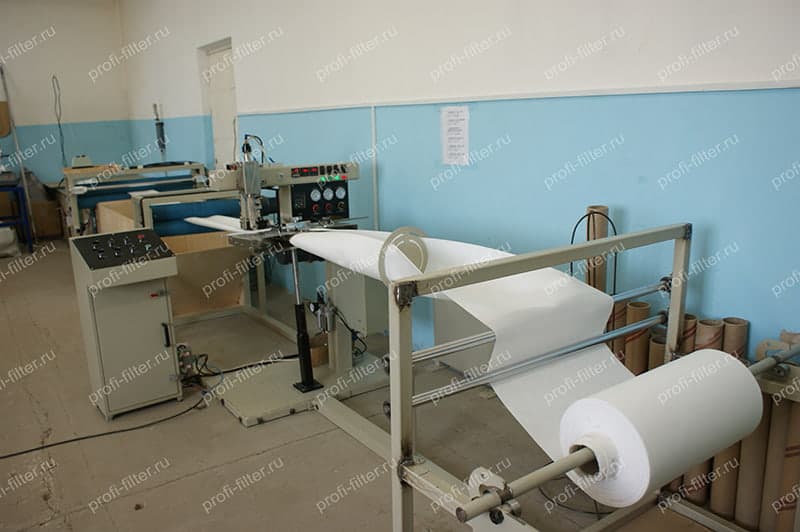

Производство жидкостных мешочных фильтров ФЖМ в компании «Профи Фильтр» осуществляется со строгим контролем размеров, качества фильтровального материала и надежности уплотнительных элементов. Это позволяет обеспечить:
- точные размеры элементов — обеспечивают правильную установку мешка в корпус оборудования;
- надежная склейка швов — обеспечивает герметичность и исключает протечки через стыки под давлением;
- качественное уплотнительное кольцо — обеспечивает плотное прилегание фильтра к посадочному месту;
- стабильные характеристики фильтровального материала — обеспечивают равномерную фильтрацию по всей площади фильтра.
«Профи Фильтр» изготавливает мешочные фильтры стандартных и индивидуальных размеров с учетом технических требований заказчика, характеристик фильтруемой жидкости и конструкции оборудования.
